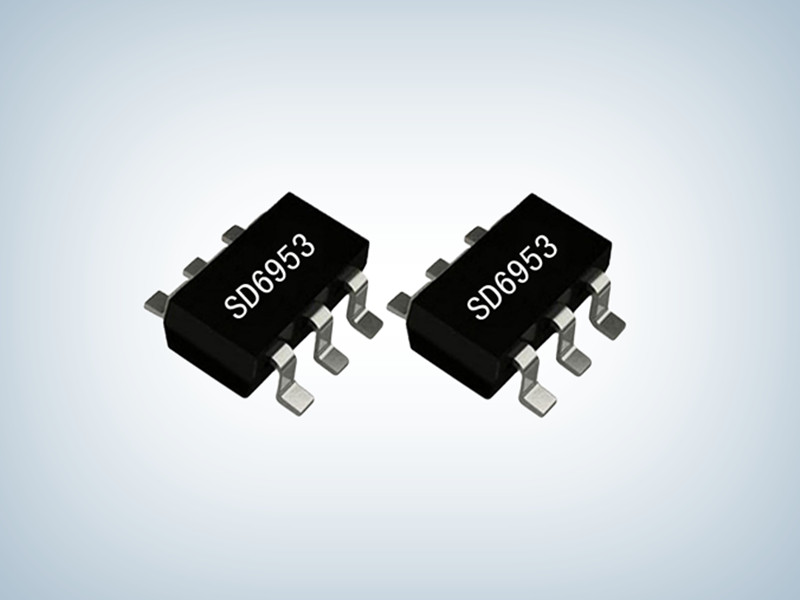

SD6953_电源IC sd6953资料

所属分类:SLAN/士兰微
品牌:士兰微
型号:SD6953
封装:SOT23-6
功率:8W
电流:1A
订购热线:0755-23088888
SD6953产品描述:
SD6953是驱动高压三极管的原边控制模式的开关电源控制器(PSR),内置线损补偿和峰值电流补偿功能,采用PFM调制技术,提供精确的恒压/恒流(CV/CC)控制环路,具有非常高的稳定性和平均效率。
采用SD6953设计系统,无需光耦和Y电容,可省去次级反馈控制、环路补偿,精简电路、降低成本。
SD6953适用4~8W输出功率,不同的线损补偿能力,针对采用不同的输出电缆线,峰值电流补偿可由外围设置。在适用的输出功率范围内,可通过反馈电阻设定输出电压;可通过峰值电流采样电阻设定输出电流,以满足不同输出功率的需要。

SD6953产品特点:
 驱动高压三极管
 原边控制模式
 低启动电流
 前沿消隐
 PFM调制
 过压保护
 欠压锁定
 过温保护
 环路开路保护
 线损补偿
 峰值电流补偿
 逐周期限流

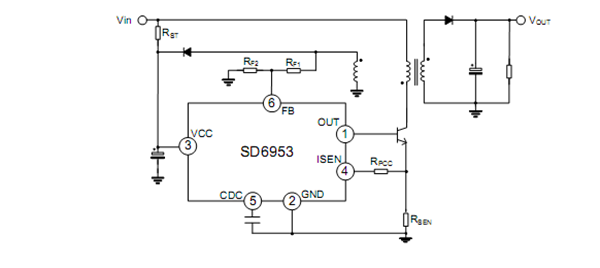

典型应用图
