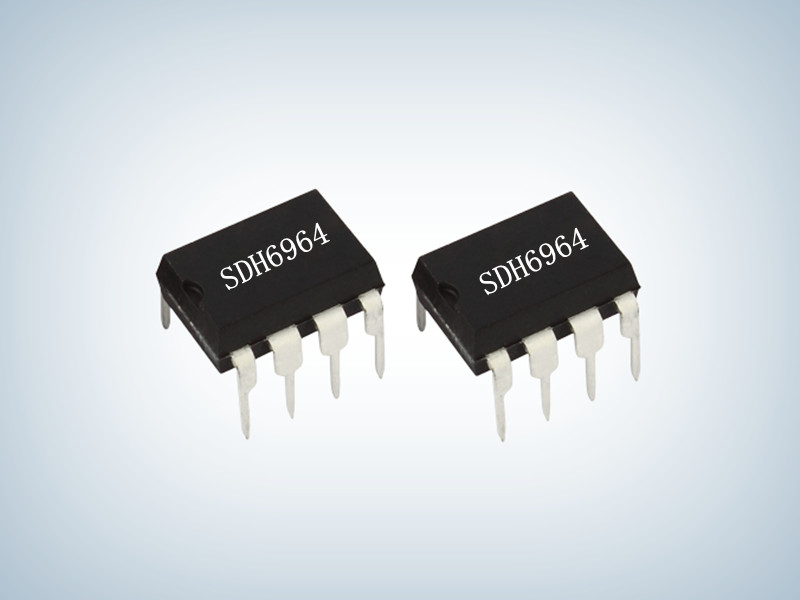

SDH6964_AC/DC电源适配器、充电器IC SDH6964

所属分类：SLAN/士兰微

品牌：士兰微
型号：SDH6964
封装：DIP8
功率：18W
电流：1.5A

订购热线：0755-23088888

产品详情应用领域

SDH6964产品描述：
SDH6964是用于开关电源的内置高压MOSFET及高压启动恒流源的的电流模式PWM+PFM控制器系列产品，满足能源之星6级标准。

SDH6964内置高压启动恒流源，低待机功耗<40mW，启动电流低，有多种工作模式。在轻载情况下，工作在PFM模式，可以提高转换效率。在待机模式下，电路进入打嗝模式，从而有效地降低电路的待机功耗。

内置峰值电流补偿电路，可以使不同交流电压输入时极限峰值电流一致。还可以通过调节端电阻调节极限输出功率。上电时，峰值电流补偿最大，然后逐渐达到平衡，可以减小在上电过程中变压器的应力，防止变压器饱和。

电路内部集成了各种异常状态保护功能。包括欠压锁定，过压保护，过载保护，脉冲前沿消隐，原线圈过流保护和温度保护功能。在电路发生保护以后，电路可以不断自动重启，直到系统正常为止。

SDH6964产品特点：

能源之星6级标准

高压启动恒流源

低待机功耗<40mW

多种工作模式

轻载下的PFM模式提高效率

过压、原线圈过流、过载、过温保护

抖动的开关频率可以降低EMI

极限输出功率调节

欠压锁定

内部集成高压MOSFET

自动重启

峰值电流补偿电路

初始化峰值电流最大补偿，实现软启动功能

打嗝模式

逐周期限流

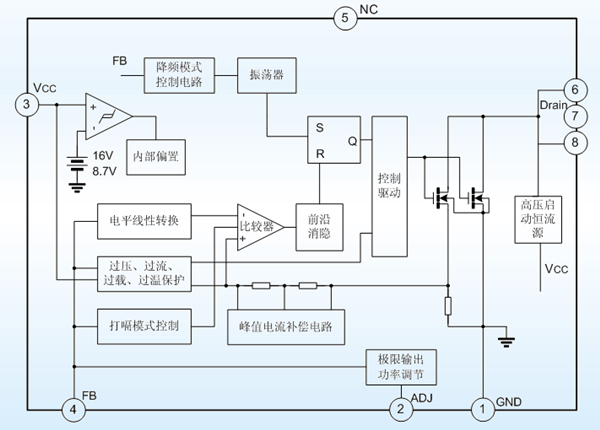

方框图
yle="height: 466px; width: 650px;" title="SDH6964" x="" />
