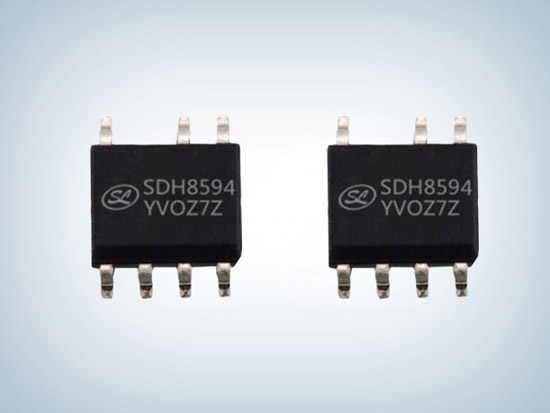

SDH8594AS-原边反馈控制芯片

所属分类:SLAN/士兰微
品牌:士兰微
型号:SDH8594AS
封装:sop-7
功率:8-12W
电流:2A-2.4A
订购热线:0755-23088888
  SDH8594AS概述:
  SDH8594AS是内置高压M○S管功率开关的原边控制开关电源(PSR)采用PFM调制技术提供精确的恒压/恒流(CCC)控制环路具有非常高的稳定性和平均效率。并且集成高压启动可以省去外围的启动电阻。

  采用SDH8594AS设计系统无需光耦可省去次级反馈控制、环路补偿精简电路、降低系统成本。SDH8594AS适用8~12W输出功率具有可调节线损补偿功能和内置峰值电流补偿功能。

  SDH8594AS产品特点:
  •   原边控制模式
  •   髙精度恒流恒压控制
  •   低启动电流
  •   可调节输出电压电流
  •   可调节线损补偿
  •   内置650 VMOSFET
  •   内置高压启动
  •   满足75mW待机标准
  •   前沿消隐
  •   无需补偿电容
  •   过温保护
  •   VCC过压保护
  •   输出过压保护
  •   欠压锁定
  •   逐周期限流
  •   输出短路保护
  •   过流保护
  •   最大导通时间保护

  SDH8594AS管脚排列图:

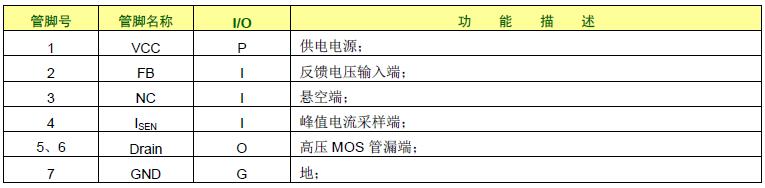

  SDH8594AS管脚说明:

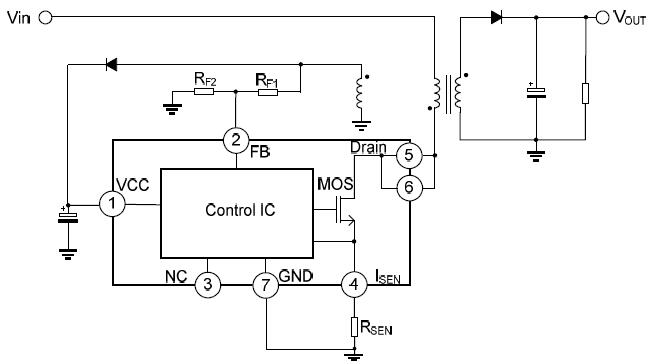

  SDH8594AS应用电路图:
