CR6249_12V1.5A电源适配器方案

字号:T|T
文章出处:摩登6电子责任编辑:电源管理芯片人气:-发表时间:2021-10-22
  CR6249_12V1.5A电源适配器方案适用于宽输入电压范围,输出功率 18W,恒压恒流输出,控制 IC 采用CR6249,多模式控制的效率均衡技术,优化芯片系统待机功耗和提升效率,具有低成本,高可靠性,且供货稳定,让你无后顾之忧。


  CR6249 芯片特性:

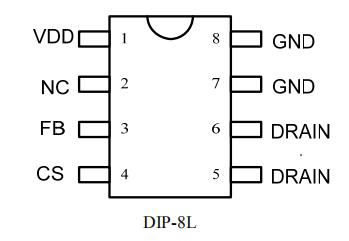

  ● CR6249是 DIP8 封装的新型反激功率开关;
  ● 内置软启动,减小 MOSFET 的应力,内置斜坡补偿电路;
  ● 具有频率抖动功能,使其具有良好的 EMI 特性;
  ● 264VAC 输入待机功耗:<75mW;
  ● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等保护功能;
  ● 无需光耦和 TL431,电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适配器、充电器;
  ● 能效满足 DOE Ⅵ 和 CoC V5_T2 要求。

  一、方案概述
  1、PCBA尺寸:65*40*24mm。
  2、AC264V待机功耗仅为72mW。
  3、全电压输入时平均效率>85.88%,满足“COC_V5_T2” 能效标准。
  4、具有良好的动态负载能力。
  5、具有“软启动、OCP、SCP、OVP、OTP6、自动恢复”等多种保护功能。
  6、变压器,采用了EE19W加厚磁芯(PC40材质)。

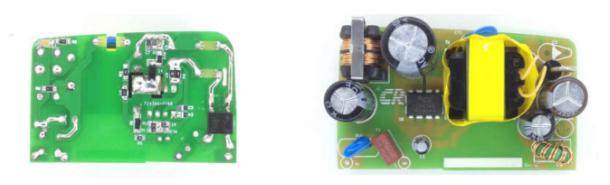

  二、PCB及DEMO实物图

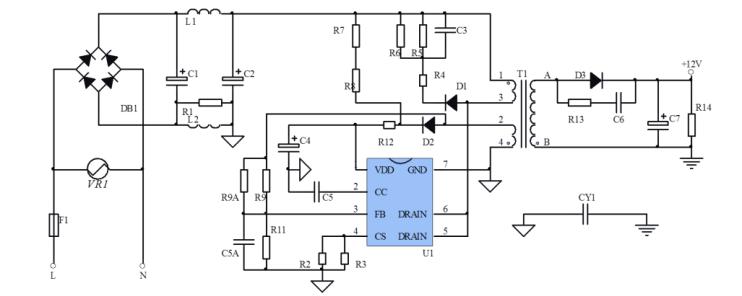

  三、电路原理图

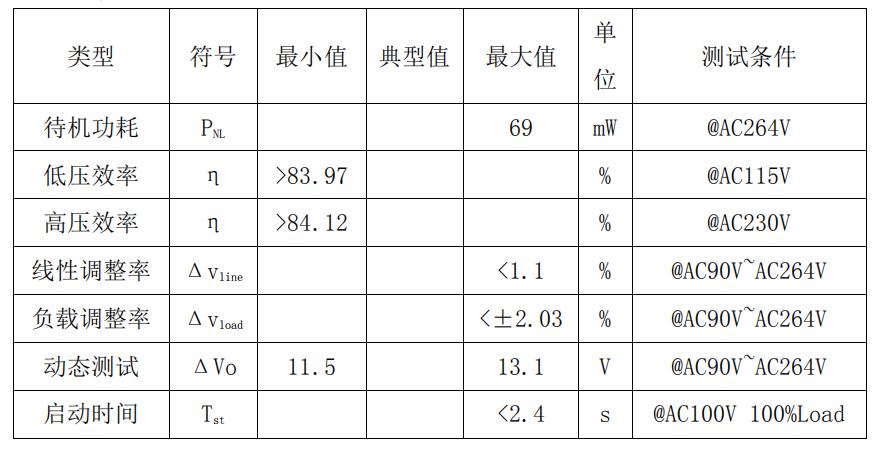

  四、整机参数

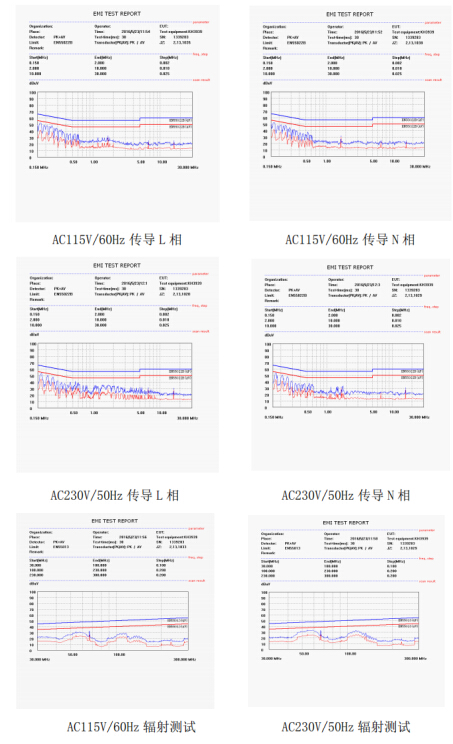

  五、EMI测试
  输入:AC115V-60HZ/230V-50Hz;输出负载 50W 8Ω大功率电阻

  CR6249电源适配器方案采用原边控制方式,无需要 TL431 和光耦,全电压实现12V1.5A输出,待机功耗仅为72mW;全电压输入时平均效率>85.88%;拥有多种功能和保护特性,具有更高的可靠性,更多CR6249_12V1.5A相关产品手册、电路原理图及BOM、变压器、 EMI测试数据等资料,请向摩登6电子申请。>>
