CR5249_9V2A适配器副边方案

字号:T|T
文章出处:摩登6电子责任编辑:电源管理芯片人气:-发表时间:2021-11-05
  CR5249是一款高性能副边检测控制的PWM开关,DP8封装,内部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用频率抖动和软驱动技术以达到更好的EM性能,零工作噪声。芯片内置软启动,可减小 MOSFET开关应力,另有OCP、SCP、OTP、OVP自动恢复等保护功能。

  CR5249 芯片特性:
  ● CR5249 是 DIP8 封装的新型反激功率开关
  ● 内置软启动,减小 MOSFET 的应力,内置斜坡补偿电路;
  ● 65kHz 开关频率,具有频率抖动功能,使其具有良好的 EMI 特性;
  ● 264VAC 输入待机功耗:<75mW;
  ● 具有“软启动、OCP、SCP、OTP、OVP 自动恢复等保护功能;
  ● 电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适配器、充电器。
  ● 能效满足 DOE Ⅵ 和 CoC V5_T2 要求。

  一、方案概述
  ■ PCBA尺寸:66*39*24mm
  ■ AC264V待机功耗仅为70mW
  ■ 全电压输入时平均效率>86%
  ■ 变压器,采用了EE19W加厚磁芯
  ■ 具有良好的动态负载能力
  ■ 具有“软启动、OCP、SCP、OVP、OTP自动恢复”等多种保护功能。

  二、PCB及DEMO实物图

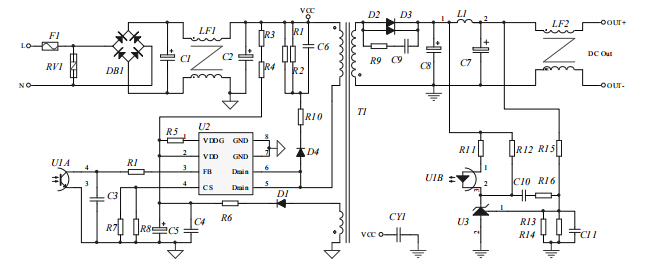

  三、原理图

  四、主要测试参数
待机功耗 <70mW
平均效率 >86%
恒压精度 ±1%
纹波 <80mV
启动时间 <2.4S

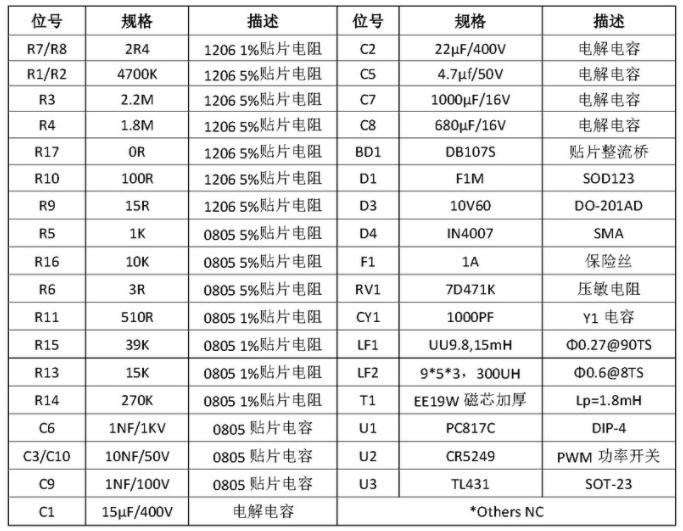

  五、BOM表

  CR5249_9V2A适配器副边方案,内置多种保护功能和优异的性能,待机功耗<70mW,平均效率>86%,满足“COC_V5_T2” 能效标准,在中小规模电源变换器中极具竞争力,更多CR5249_9V2A,CR5249_12V1.5A应用资料请向启辰微代理摩登6电子申请。>>
