CR6900A_45w快充pd电源方案
字号:T|T
CR6900A_45w快充pd电源方案是基于一个能适用于宽输入电压范围,输出规格5V3A;9V3A;12V3A;15V3A;20V2.25A,输出功率 45W PD 方案,控制 IC 采用CR6900A,是一款高集成、高性能电流型 PWM 控制器,具有低功耗、宽VDD工作电压特点,适合应用于输出范围宽的PD充电器方案。
一、方案概述
1、PCBA尺寸: 70.6mm×40mm,在5V输出时AC264V 输入待机功耗<75mW,115VAC/60HZ,230VAC/50HZ 输入时的平均效率能够满足“能源之星V2.0 VI 级能效”和欧洲COCT2 标准;
2、具有“OCP、OTP、 VDD_OVP、UVLO ”等多种保护功能;软启动功能可以减少系统启动时 MOSFET 的应力,前沿消隐时间简化了系统应用。
3、通过频率抖动和 软驱动电路的设计,降低开关噪声,简化了EMI 设计。
4、CR6900A 还提供 VDD 电压 从 8.5V 至 54V 更宽的工作范围。
5、变压器,采用了RM8磁芯(PC40材质)。
二、CR6900A 芯片特性
● SOT23-6L 封装。
● 较低的启动电流。
● 内置软启动减少MOSFET 应力,CCM+QR+CRM 控制模式。
● 内建同步斜坡补偿,消除次谐波震荡 ,内建频率抖动功能,降低 EMI。
● 内置 65kHz 和 45kHz 开关频率 ,内置 125kHz 倍频工作模式,轻载降低工作频率。
● 可编程外置过温保护 ,最大输出电流限制 ,自适应环路控制,内置前沿消隐电路。
● VDD 过压保护和输出过压保护功能 ,内置输出二极管短路保护,内置过温保护,过载保护。

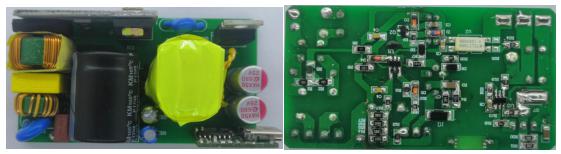

三、PCB及DEMO实物图

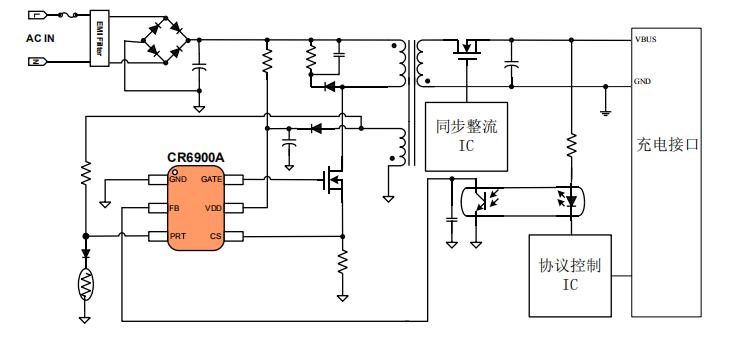

四、典型电路图

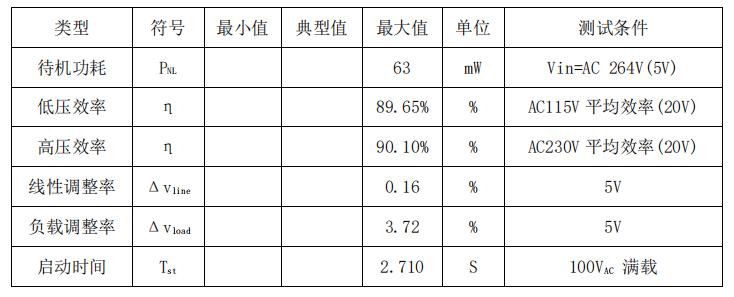

五、整机参数
