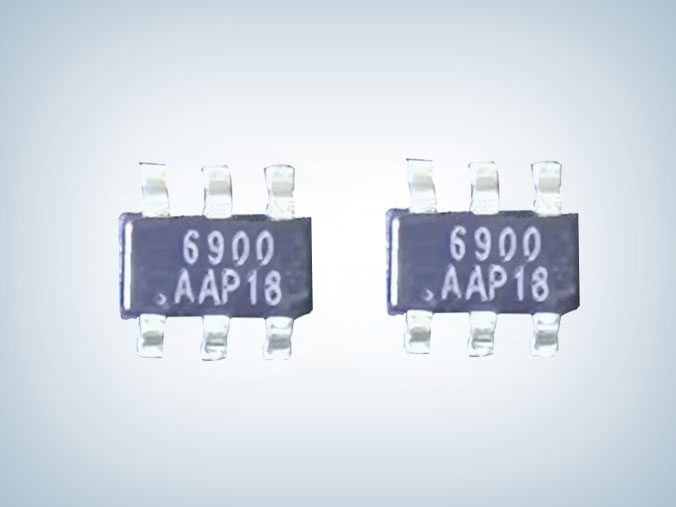

CR6900A 30-65W pd电源快充芯片

所属分类:CR/启臣微
品牌:CR启臣微
型号:CR6900A
封装:SOT23-6
功率:30-65W
电流:
订购热线:0755-23088888
  CR6900A pd电源快充芯片采用 SOT23-6封装,是一款高集成度、低待机功耗的电流模式 PWM 控制器。CR6900A 轻载时会降低频率,最低频率 22kHz 可避免音频噪声,系统采用 CCM+QR+CRM 混合控制模式以减小系统损耗,达到绿色节能的目的。芯片提供更宽的 VDD 工作电压为宽输出的 PD 充电器方案提供更好的应用方案。

  CR6900A提供了完整的保护功能,包括逐周期过流保护(OCP),过载保护(OLP),外部过温保护以及内部过温保护,输出短路保护(SCP),输出二极管短路保护,输出过压保护和 VDD过压保护。

  CR6900A pd电源快充芯片特点
  ■ 较低的启动电流
  ■ 内置软启动减少MOSFET应力
  ■ CCM+QR+CRM控制模式
  ■ 内建同步斜坡补偿,消除次谐波震荡
  ■ 内建频率抖动功能,降低EMI
  ■ 内置65kHz和45kHz开关频率
  ■ 内置125kHz倍频工作模式
  ■ 轻载降低工作频率
  ■ 可编程外置过温保护
  ■ 最大输出电流限制
  ■ 自适应环路控制
  ■ VDD过压保护和输出过压保护功能
  ■ 内置前沿消隐电路
  ■ 内置输出二极管短路保护
  ■ 内置过温保护
  ■ 过载保护
  ■ SOT23-6L封装

  管脚排列及描述

引脚序号 符号 描述
1 GDN 地脚
2 FB 电压反馈脚,和 CS 共同决定输出占空比,同时此脚控制系统工作频率
3 PRT 退磁检测、外置过温保护和输出电压过压保护检测脚也作为自适应环路控制脚
4 CS 电流检测脚,连接电阻在 MOSFET 的源和地之间检测电感电流。
5 VDD 电源脚
6 GATE 驱动脚,外接功率 MOSFET 的栅极

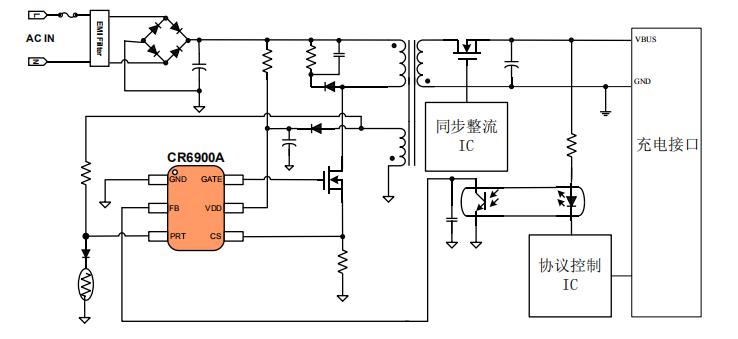

  典型应用电路图

  应用领域
  ■ PD电源

  CR6900A pd电源快充芯片具有低功耗、宽VDD工作电压特点,是自适应环路多模式PWM控制器,适合应用在输出范围宽的PD充电器方案,典型应用于30-65W PD电源,在整个负载范围内都有比较高的转换效率\优异的 EMI效果,限制最小工作频率为22kHz,避免噪声。
