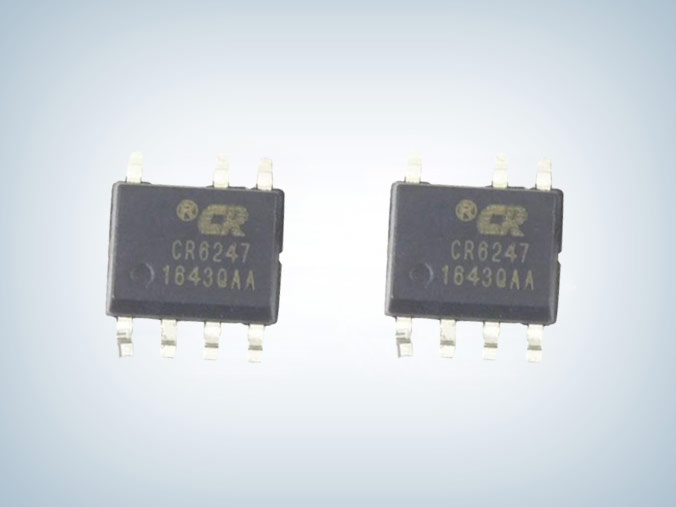

CR6247 5v 2.1a充电器ic

所属分类:CR/启臣微
品牌:CR/启臣微
型号:CR6247
封装:SOP-7L
功率:≤6W
电流:2.1A
订购热线:0755-23088888
  电源芯片CR6247采用SOP-7L封装,典型应用功率≤6W,是一款高性能原边检测控制的 PWM 开关,待机功耗小于 75mW。启臣微CR6247内部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中 CC/CV 输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V)内输出恒定的功率。它采用原边控制方式,因此不需要 TL431 和光耦。

  CR6247集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD 过压保护(OVP),软启动,过温保护(OTP),逐周期电流限制(OCP),CS 引脚悬空保护,输出短路保护,内置前沿消隐电路,输出整流二极管短路保护电路,输出过压保护电路。而且内置所有 PIN 脚悬空保护功能,使得芯片具有更高的可靠性。

  CR6247芯片特点
  ⚫ 待机功耗低于75mW
  ⚫ 原边检测拓扑结构,无需光耦和TL431
  ⚫ 全电压范围内高精度恒压和恒流输出
  ⚫ 可编程CC/CV模式控制
  ⚫ 采用多模式控制的效率均衡技术
  ⚫ 高能效QR控制模式
  ⚫ 内置输出线电压补偿功能
  ⚫ 内置初级电感量偏差补偿功能
  ⚫ 内置全电压功率自适应补偿功能
  ⚫ 动态负载响应功能
  ⚫ 内置过温度保护功能
  ⚫ 内置输出短路保护功能
  ⚫ 内置前沿消隐
  ⚫ 启动电流和工作电流低
  ⚫ VDD端过压保护和钳位保护
  ⚫ 逐周期过流保护
  ⚫ 内置输出整流二极管短路保护
  ⚫ 内置输出过压保护功能
  ⚫ 内置所有PIN脚悬空保护功能
  ⚫ SOP-7L绿色封装

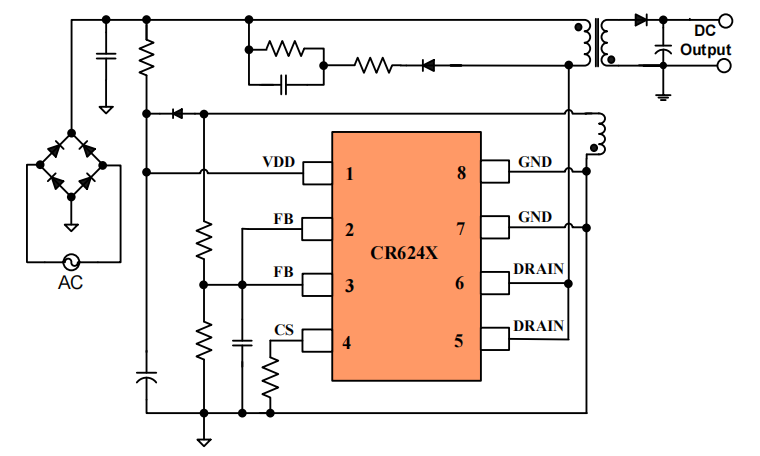

  典型应用电路图

  应用领域
  ⚫ 小功率电源适配器
  ⚫ 蜂窝电话充电器
  ⚫ 数码电源充电器
  ⚫ 电脑和服务器辅助电源
  ⚫ 替代线性调整器和RCC

  启臣微CR6247高精度CC/CV原边检测PWM开关,搭配CR3007典型应用于5V2.1A/12V1A小功率 AC/DC 电源适配器、充电器等领域,电路结构简单、较少的外围元器件,更多CR6247参数及技术资料请向我们申请。>>
