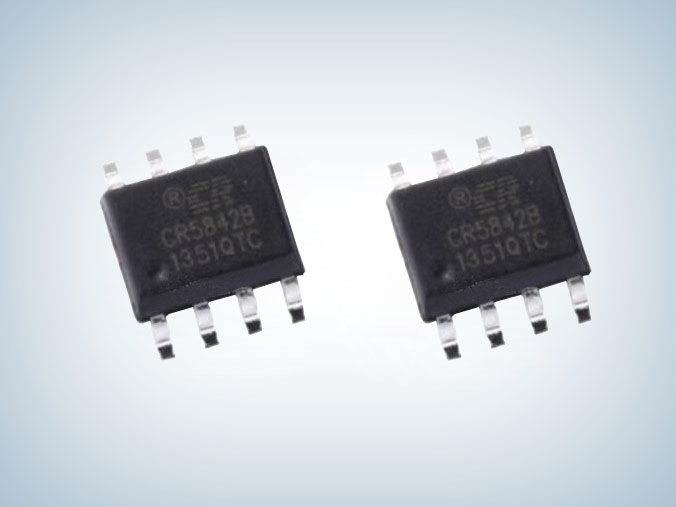

CR5842 65W电流pwm控制芯片代换OB5269/LD7575

所属分类:CR/启臣微
品牌:CR/启臣微
型号:CR5842
封装:SOP-8L
功率:65W
电流:
订购热线:0755-23088888
  CR5842芯片是一款采用 700V 高压启动、内置 65kHz 固定工作频率、超低待机功耗的电流模 PWM 控制芯片,适用于 65W 以内的全电压范围离线开关电源。轻载和无负载情况下自动进入绿色模式和 Burst 模式,可以有效减小电源模块的待机功耗,满足能效六级标准要求。
  CR5842芯片内置了同步斜坡补偿电路,动态峰值限制电路减小了在宽电压输入时最大输出功率的变化;CR5842 内置了多种保护功能,驱动输出采用的图腾柱和软驱动可有效降低了开关噪声,更加容易地获得良好的 EMI 性能。

  CR5842芯片主要特点
  ■ 700V高压启动
  ■ 超低待机
  ■ 效率均衡技术、满足能效六级标准
  ■ 内置65kHz固定PWM频率
  ■ 内置软启动技术降低开机MOSFET功率管漏源电压应力
  ■ 频率抖动技术改善了EMI特性
  ■ 工作无音频噪音
  ■ 过压保护(OVP)锁存
  ■ 过载保护(OLP)和过温保护(OTP)自动恢复
  ■ 内置同步斜坡补偿增强环路稳定性
  ■ 内置前沿消隐(LEB)
  ■ 内置动态峰值电流补偿功能,在输入85V~264V的宽电压下可实现恒定最大输出功率
  ■ 外置可调输出电压过压保护功能
  ■ 过温保护
  ■ 4000V HBM ESD能力
  ■ SOP-8L、DIP-8L 绿色封装

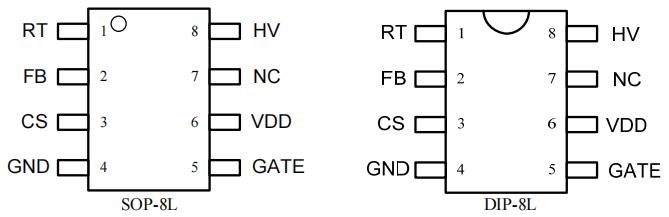

  管脚排列图及引脚描述
管脚号

名称

描述

1 RT 可外接NTC电阻作为过温保护控制,也可通过外接Zener管到VDD实
现输出过压保护电压可调。
2 FB 输出电压反馈输入脚,引脚的输出电流可以控制PWM的工作周期、
短路保护和过载保护。
3 CS 原边电流检测脚,通过检测CS电阻上的电压检测流过功率管的电流大
小,通过该脚可以调节最大输出功率。
4 GND 芯片地。
5 GATE 栅驱动输出,用于驱动功率MOSFET。
6 VDD 芯片供电电源。
7 NC 悬空脚
8 HV 高压启动输入脚,通过启动电阻连接到整流输入电容阳极。

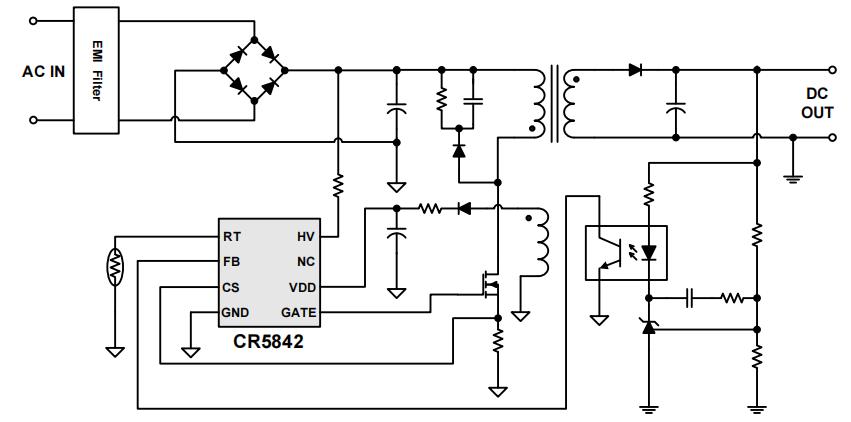

  典型应用电路图

  应用领域
  ■ AC/DC电源适配器
  ■ 开放式电源
  ■ 电池充电器
  ■ ATX待机电源

  CR5842电流pwm控制芯片是一款用于65W以内离线式开关电源IC,引脚和功能与昂宝的OB5269及通嘉的LD7575基本一致,可兼容代换,适用于待机功耗<100mW的AC/DC电源适配器、充电器电源,更多CR5842_ 19V3. 42A充电器/适配器方案应用资料及相关产品手册参数请向启臣微代理摩登6电子申请。>>
