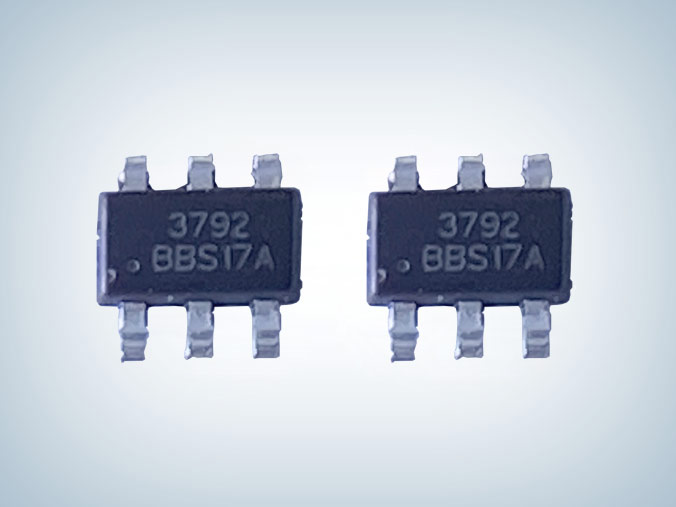

CR3792B 36W原边反馈控制芯片可替代LP3792

所属分类:CR/启臣微
品牌:CR/启臣微
型号:CR3792B
封装:SOT23-6L
功率:≤36W
电流:
订购热线:0755-23088888
  CR3792B芯片是一款高性能原边检测控制的 PWM 开关,待机功耗小于 75mW。CR3792B 内部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中CC/CV 输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V)内输出恒定的功率。

  CR3792B 集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD 过压保护(OVP),软启动,过温保护(OTP),逐周期电流限制(OCP),所有引脚悬空保护,输出短路保护,内置前沿消隐电路,输出整流二极管短路保护电路,输出过压保护电路。可编程输入欠压保护和输入过压保护,使得芯片具有更高的可靠性。

  CR3792B芯片主要特点
  ■ 待机功耗低于75mW
  ■ 原边检测拓扑结构,无需光耦和TL431
  ■ 全电压范围内高精度恒压和恒流输出
  ■ 可编程CC/CV模式控制
  ■ 高能效频率反走QR控制模式
  ■ 内置输出线电压补偿功能
  ■ 内置初级电感量偏差补偿功能
  ■ 可编程输入欠压保护和输入过压保护
  ■ 动态负载响应功能
  ■ 内置过温度保护功能
  ■ 内置输出短路保护功能
  ■ 内置前沿消隐
  ■ 启动电流和工作电流低
  ■ VDD过压保护
  ■ 逐周期过流保护
  ■ 内置输出整流二极管短路保护
  ■ 内置输出过压保护功能
  ■ 内置所有PIN脚悬空保护功能
  ■ SOT23-6L绿色封装

  引脚分布描述
引脚 符号 描述
1 GATE 高压驱动输出端
2 GND
3 VDD IC 供电引脚。该引脚为芯片的正常工作提供电压
4 CS CS 电阻引脚,用于初级峰值电流检测
5 NC 悬空脚位
6 FB 辅助绕组电压反馈输入端,通过一个电阻分压器连接到反射输出电压的辅助绕组上

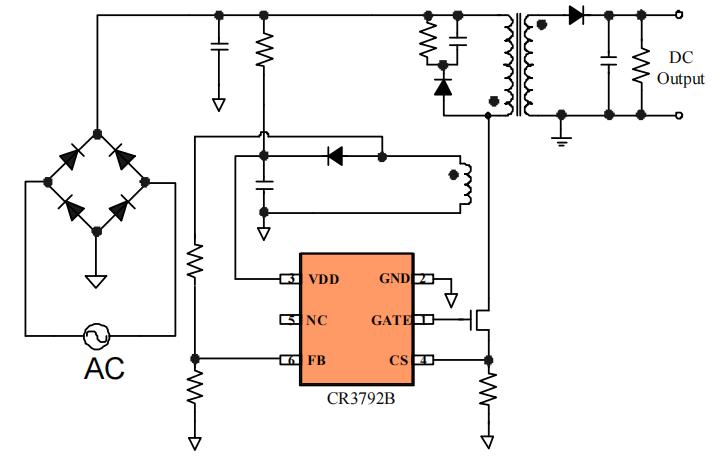

  典型应用电路图

  应用领域
  ■ 小功率电源适配器
  ■ 智能设备充电器
  ■ 辅助电源

  CR3792B原边反馈控制芯片采用SOT23-6L封装是高精度CC/CV原边检测PWM开关,典型应用功率≤36W,封装、引脚、功能和芯茂微LP3792基本一致,可兼容替代LP3792芯片,被广泛应用于小功率电源适配器、智能设备充电器、辅助电源等领域,更多CR3792B 36W原边反馈控制芯片产品手册、应用设计指导书等资料请向启臣微代理摩登6电子申请。>>
