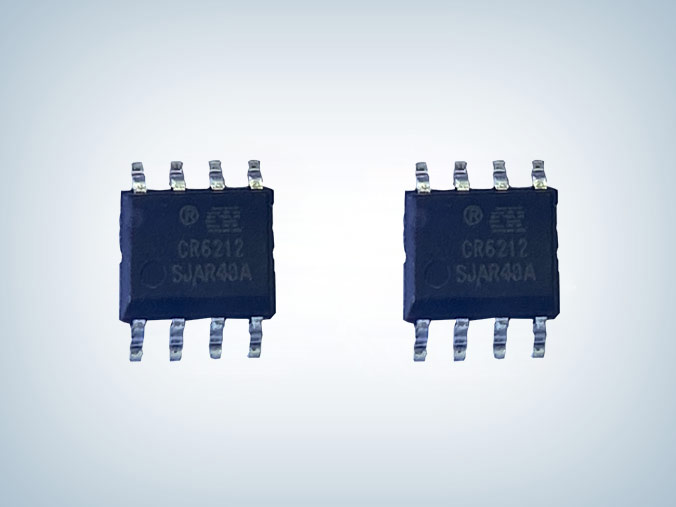

CR6212B 12-24W CC/CV原边检测开关电源芯片

所属分类:CR/启臣微
品牌:CR/启臣微
型号:CR6212BSG/CR6212BSH/CR6212BSJ/CR6212BSM
封装:SOP-8L
功率:12W-24W
电流:
订购热线:0755-23088888
  CR6212B系列CC/CV原边检测开关电源芯片采用SOP-8L封装,有CR6212BSG、CR6212BSH、CR6212BSJ、CR6212BSM多种型号,应用功率12W-24W,典型应用于充电器、小功率适配器、LED 驱动等领域,可兼容代换OB2570、OB2571、OB2576、OB2578等IC。
  CR6212B 是一款高性能原边检测控制的 PWM 开关,待机功耗小于 75mW。
  CR6212B内部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中 CC/CV 输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V)内输出恒定的功率。
  CR6212B 集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD 过压保护(OVP),软启动,过温保护(OTP),逐周期电流限制(OCP),所有引脚悬空保护,输出短路保护,内置前沿消隐电路,输出整流二极管短路保护电路,输出过压保护电路。可编程输入欠压保护和输入过压保护,使得芯片具有更高的可靠性。

  CR6212B芯片特点
  ⚫ 待机功耗低于75mW
  ⚫ 原边检测拓扑结构,无需光耦和TL431
  ⚫ 全电压范围内高精度恒压和恒流输出
  ⚫ 可编程CC/CV模式控制
  ⚫ 高能效频率反走QR控制模式
  ⚫ 内置输出线电压补偿功能
  ⚫ 内置初级电感量偏差补偿功能
  ⚫ 可编程输入欠压保护和输入过压保护
  ⚫ 动态负载响应功能
  ⚫ 内置过温度保护功能
  ⚫ 内置输出短路保护功能
  ⚫ 内置前沿消隐
  ⚫ 启动电流和工作电流低
  ⚫ VDD过压保护
  ⚫ 逐周期过流保护
  ⚫ 内置输出整流二极管短路保护
  ⚫ 内置输出过压保护功能
  ⚫ 内置所有PIN脚悬空保护功能
  ⚫ 4个引脚散热
  ⚫ SOP-8L绿色封装

  CR6212B典型应用功率
型号 封装 充电器、适配器 AC 90 - 264 V
CR6212BSG SOP-8L ≤12W
CR6212BSH SOP-8L ≤15W
CR6212BSJ SOP-8L ≤18W
CR6212BSM SOP-8L ≤24W

  典型应用电路图

  应用领域
  ⚫ 小功率电源适配器
  ⚫ 智能设备充电器
  ⚫ 辅助电源

  CR6212B芯片系列,相比CR626x来说,CR6212 全程工作于QR模式,变压器电感量和匝比都可以做大,效率高,还增加了CS频率抖动 EMI更加好,还有BO和LINE_OVP 检测,更多CR6212B 12V1A/12V1.5A/5V3.4A原边检测开关电源芯片产品手册、样品及参考应用资料请向摩登6电子申请。>>
