XL6013 5v升压恒流LED驱动方案分享

字号:T|T
文章出处:摩登6电子责任编辑:admin人气:-发表时间:2015-12-10 15:21
      在最近几年中,国内市场对LED恒流驱动芯片的需求量开始逐渐上升,与此同时,用户也同样对LED芯片的方案设计提出了更多要求,需要工程师在进行新产品设计时综合权衡用户需要与设计要求。在摩登6电子的LED驱动系列中小编将会为大家分享一种升压恒流LED驱动电源的设计方案,今天我们将会就这一方案的设计原理展开详细介绍。

  针对实际的应用需求和目前市场的用户反馈结果,在本方案中,我们所设计的这一升压的恒流LED驱动电路规格为输入电压5V—40V,输出电压、电流为60V/2A,其额定负载为8W,并且该LED驱动支持5至10串1W LED。广泛应用于LED照明,LED背光显示器。

     在这一LED芯片新产品的方案设计中,为了达成恒流驱动的设计要求,在驱动电路控制芯片的选择方面我们采用的是XL6013。该种集成芯片能够将PFC和AC/DC控制集成在一起,具有软跳过技术,能在轻载时减少噪音,并且内置功率MOS内置频率补偿功能、软启动功能、热关断功能和电流限制功能。

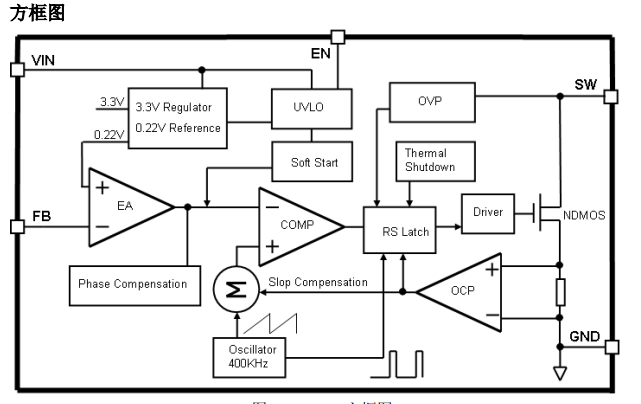

  XL6013是一款升压恒流型LED驱动器,可工作在DC5V到40V输入电压范围,低纹波,内置功率MOS。XL6013内置固定频率振荡器与频率补偿电路,简化了电路设
计。PWM 控制环路可以调节占空比从0~90%之间线性变化。内置过电流保护功能与EN脚逻辑电平关断功能。内部补偿模块可以减少外围元器件数量。


    以上就是本文针对一种升压恒流驱动LED电源的设计原理,所进行的分享。詊细了解请咨询电源管理芯片平台—摩登6电子(www.szlwtech.com)。
