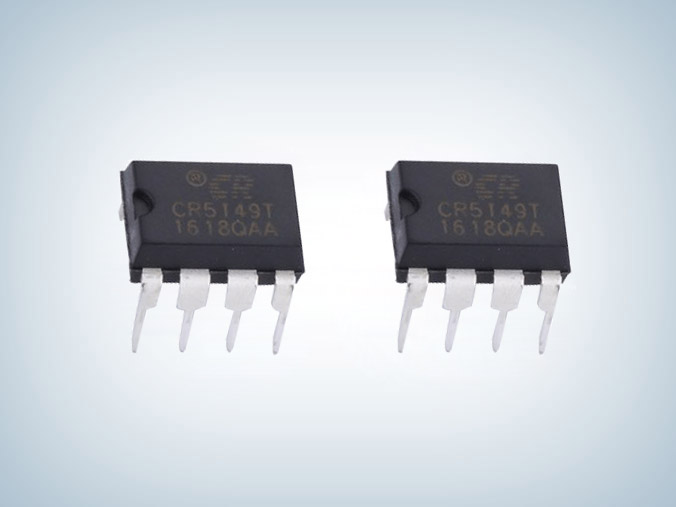

CR5149TJ 18W副边电源芯片

所属分类:CR/启臣微
品牌:CR启辰微
型号:CR5149TJ
封装:DIP-8L
功率:≤18W
电流:大约3μA
订购热线:0755-23088888
  CR5149TJ副边电源芯片是一款高集成度、低待机功耗的 CCM+PFM 混合电流模式 PWM 控 制开关。CR5149TJ 轻载时会降低频率,最 低 频 率 22kHz 可避免音频噪声 。CR5149TJ提供了完整的保护功能,如OCP、OTP、VDD_OVP、UVLO 等。软启动功能可以减少系统启动时 MOSFET 的应力,前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计,降低开关噪声,简化了 EMI 设计。CR5149TJ 提供 DIP-8L的封装。

  主要特点
  ■ 较低的启动电流 (大约3μA)
  ■ 全电压范围待机低于75mW
  ■ 满足六级能效标准
  ■ 内置软启动减少MOSFET应力
  ■ 内建同步斜坡补偿,消除次谐波振荡
  ■ 内建频率抖动功能,降低EMI
  ■ 内置65kHz开关频率
  ■ 轻载降低工作频率
  ■ VDD宽工作范围
  ■ VDD过压保护功能
  ■ 内置前沿消隐电路
  ■ 逐周期过流保护
  ■ 内置过温保护
  ■ 过载保护
  ■ DIP-8L

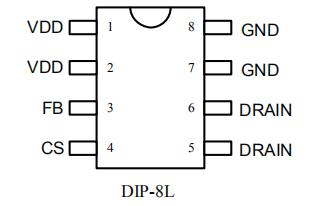

  管脚及功能描述

引脚序号 符号 描述
1/2 VDD 电源脚
3 FB 电压反馈脚,和 CS 共同决定输出占空比,同时此脚控制系统工作率
4 CS 电流检测脚,连接电阻在 MOSFET 的源和地之间检测电感电流
5/6 DRAIN HV MOSFET 漏端引脚
7/8 GND 地脚

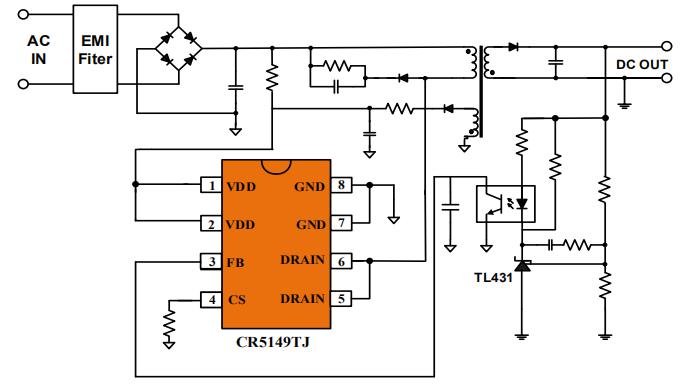

  典型应用电路图

  应用领域
  ■ 电源适配器
  ■ 机顶盒电源
  ■ 充电器
  ■ 存储设备电源

  CR5149TJ副边电源芯片采用DIP-8L封装,是高性能CCM+PFM绿色节能PWM控制开关,待机功耗:<75mW,适用功率:≤18W,是 CR5249 的升级版本,更多CR5149TJ产品手册及应用资料请向摩登6电子申请。>>
