CR6890A 反激电源控制IC

所属分类:CR/启臣微
品牌:CR启辰微
型号:CR6890A
封装:SOT23-6L
功率:≤65W
电流:
订购热线:0755-23088888
  CR6890A 是一款高集成度、低待机功耗的 CCM+PFM+QR 混合电流模式 PWM控制器。CR6890A 反激电源控制IC轻载时会降低频率,最低频率 22kHz 可避免音频噪声。
  CR6890A提供了完整的保护功能,如 cycle-by-cycle电流限制、OCP、OTP、VDD_OVP、UVLO等,还可以通过 PRT 脚分别精确设置外置过温保护和输出电压过压保护。软启动功能可以减少系统启动时 MOSFET 的应力,前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计,降低开关噪声,简化了 EMI 设计。

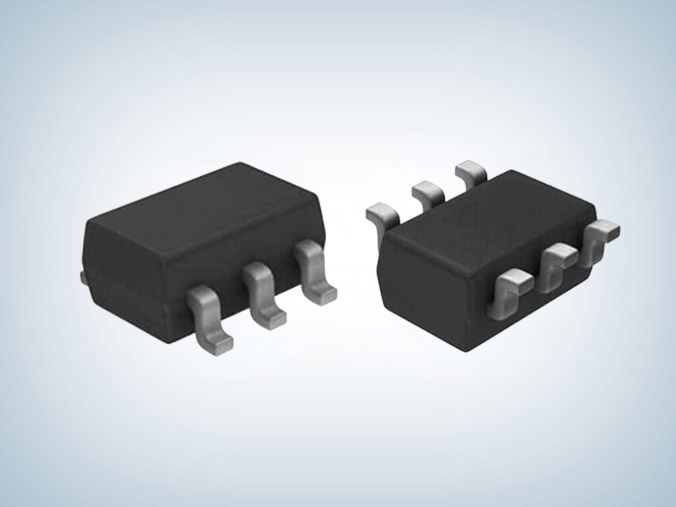

  CR6890A 提供SOT23-6L 的封装。

  CR6890A 反激电源控制IC特点
  ■ 较低的启动电流 (大约3μA)
  ■ 内置软启动减少MOSFET应力
  ■ CCM+PFM+QR控制模式
  ■ 内建同步斜坡补偿,消除次谐波震荡
  ■ 内建频率抖动功能,降低EMI
  ■ 内置65kHz开关频率
  ■ 轻载降低工作频率
  ■ 可编程外置过温保护
  ■ VDD过压保护和输出过压保护功能
  ■ 内置前沿消隐电路
  ■ 内置输出二极管短路保护
  ■ 内置过温保护
  ■ 过载保护
  ■ SOT23-6L封装

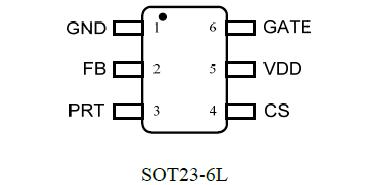

  管脚排列及描述
引脚序号 符号 描述
1 GND 地脚
2 FB 电压反馈脚,和CS 共同决定输出占空比,同时此脚控制系统工作频率。
3 PRT 退磁检测、外置过温保护和输出电压过压保护检测脚。极简单应用时,该引脚可以悬空。
4 CS 电流检测脚,连接电阻在MOSFET 的源和地之间检测电感电流。
5 VDD 电源脚。
6 GATE 驱动脚,外接功率MOSFET 的栅极。

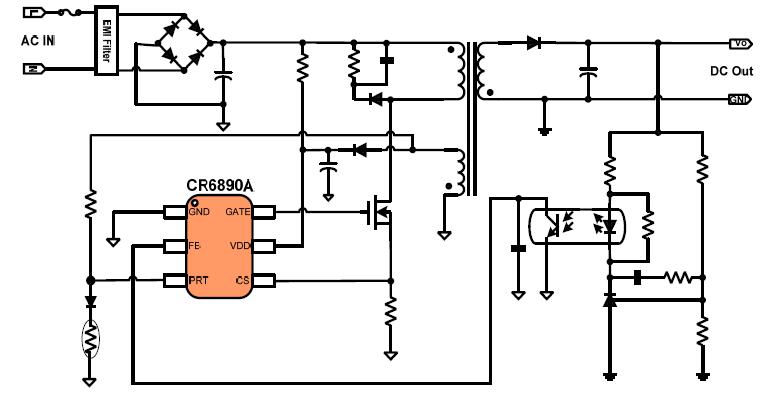

  典型应用电路图

  应用领域
  ■ AC/DC适配器
  ■ 电视及监视器电源
  ■ 充电器
  ■ 存储设备电源

  CR6890A 反激电源控制IC 最低频率22kHz 可避免音频噪声,采用CCM+PFM+QR 混合控制模式以减小系统损耗,达到绿色节能的目的。IC 集成了丰富的保护功能,简化了电路系统应用设计,更多CR6890A_12V3A/19V3.42A产品手册、电路原理图及 BOM、变压器资料、EMI性能测试等相关资料请向摩登6电子申请。>>
