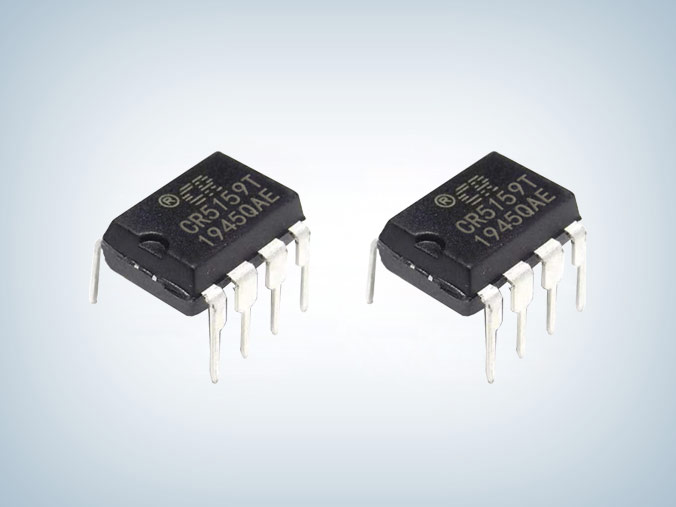

CR5159TN 27W电流型pwm控制器芯片

所属分类:CR/启臣微
品牌:CR启辰微
型号:CR5159TN
封装:DIP-8L
功率:27W
电流:
订购热线:0755-23088888
  CR5159TN 采用DIP-8L 的封装,是一款高集成度、低待机功耗的 CCM+PFM 混合电流模式 PWM 控 制开关。轻载时会降低频率,最 低 频 率 22kHz 可 避 免 音 频 噪 声。
  CR5159TN电流型pwm控制器芯片提供了完整的保护功能,如OCP、OTP、VDD_OVP、UVLO 等。软启动功能可以减少系统启动时 MOSFET 的应力,前沿消隐时间简化了系统应用。通过频率抖动和软驱动电路的设计,降低开关噪声,简化了 EMI 设计。

  CR5159TN电流型pwm控制器芯片特点
  ■ 较低的启动电流 (大约3μA)
  ■ 全电压范围待机低于75mW
  ■ 满足六级能效标准
  ■ 内置软启动减少MOSFET应力
  ■ 内建同步斜坡补偿,消除次谐波振荡 
  ■ 内建频率抖动功能,降低EMI
  ■ 内置65kHz开关频率
  ■ 轻载降低工作频率
  ■ VDD宽工作范围
  ■ VDD过压保护功能
  ■ 内置前沿消隐电路
  ■ 逐周期过流保护
  ■ 内置过温保护
  ■ 过载保护
  ■ DIP-8L绿色封装

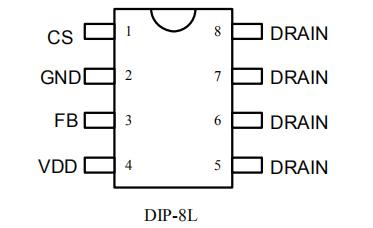

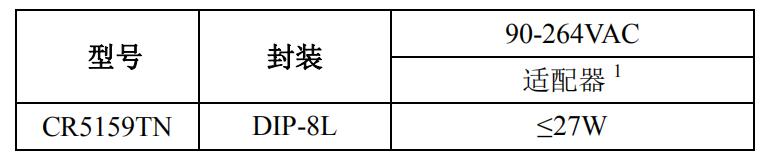

  管脚及典型功率

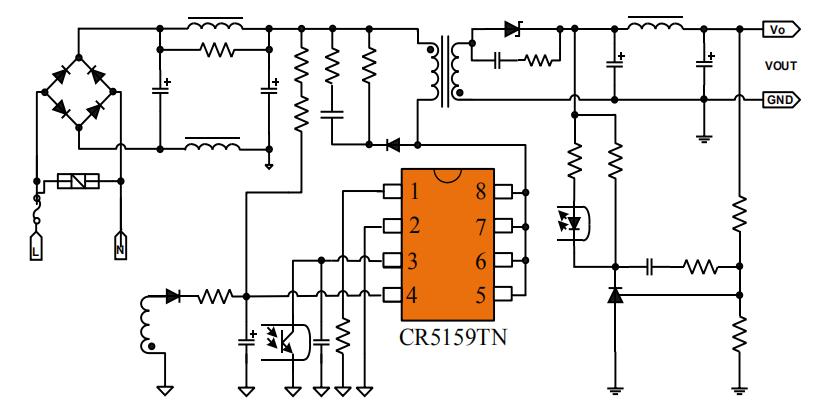

  典型电路图

  应用领域
  ■ 电源适配器
  ■ 充电器
  ■ 存储设备电源

  CR5159TN 电流型pwm控制器芯片是一款高性能CCM+PFM绿色节能PWM控制开关,搭配CR85V25RS典型应用于9V3A电源适配器,更多CR5159TN+CR85V25RS 9V3A适配器方案产品手册及应用手册请向启辰微代理商摩登6电子申请。>>
