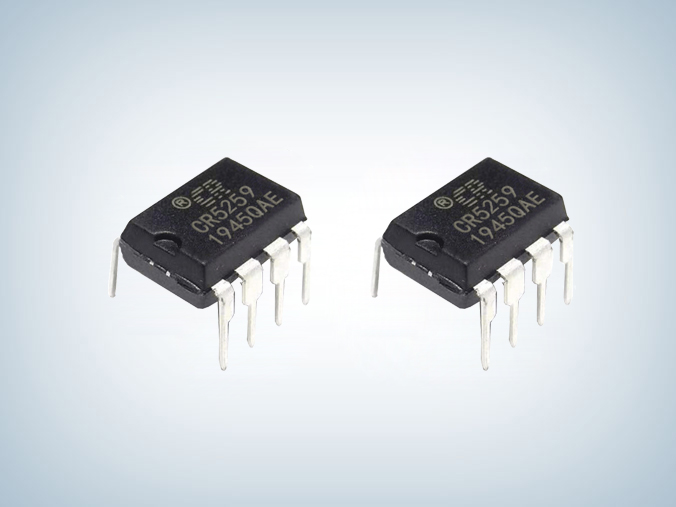

CR5259 24w电源适配器芯片

所属分类：CR/启臣微

品牌：CR/启臣微
型号：CR5259
封装：DIP-8L
功率：24W
电流：12V2A/24V1A

订购热线：0755-23088888

产品详情应用领域

　　CR5259 24w电源适配器芯片是一款高性能的电流控制型 PWM 开关，全电压范围内待机功耗小于 75mW，满足能效六标准。为了减少待机功耗和提升效率，CR5259 集成了多种工作模式。随着负载的变化，CR5259 可以工作在三种不同的模式，并且每种模式都做了优化。当负载很重时，系统工作在传统的 PWM（脉冲宽度调制）模式。当负载变轻时，系统进入 PFM（脉冲频率调制）模式。在 PFM 模式下，随着负载的逐渐变轻，开关频率也逐渐的减小。CR5259 中独有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低，开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时，系统进入 PSM（跳频调制）模式。在 PSM 模式下，一些开关周期被跳过，这些周期内开关管完全关断，因此这种模式可进一步降低待机功耗。在上述的三种工作模式下，都集成了频率抖动功能，来提升系统的 EMI特性。

　　CR5259 24w电源适配器芯片还集成了最大输出功率动态补偿模块，从而保证系统在全电压交流输入范围（90V~264V）内最大输出功率点恒定。

　　CR5259 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD 过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），过载保护（OLP），SENSE 引脚悬空保护，GATE 端箝位，前沿消隐等。

　　CR5259芯片主要特点　　

　　■ 全电压范围待机低于75mW　　

　　■ 满足能效六级标准　　

　　■ PSM模式降低待机功耗　　

　　■ 内置软启动　　

　　■ 良好的EMI特性　　

　　■ 零噪声工作　　

　　■ 典型65kHz开关频率　　

　　■ 电流模式控制　　

　　■ 内置斜坡补偿　　

　　■ 内置前沿消隐　　

　　■ 启动电流和工作电流低　　

　　■ VDD端过压保护　　

　　■ 过载保护　　

　　■ 逐周期过流保护　　

　　■ 过温保护　　

　　■ 输出整流二极管短路保护　　

　　■ 四引脚散热　　

　　■ DIP-8L绿色封装

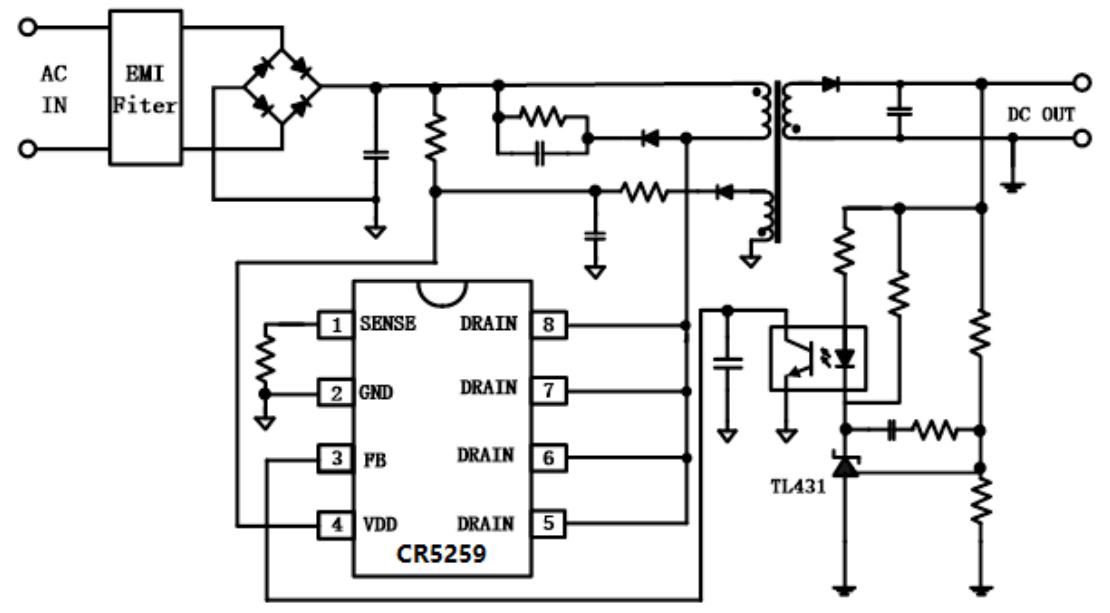

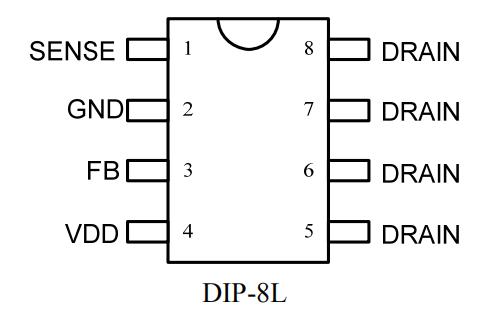

　　CR5259引脚分布及描述

引脚序号	符号	描述
1	SENSE	SENSE 电阻引脚。
2	GND	地线引脚。
3	FB	电压反馈引脚。通过外接光耦到该引脚来进行环路调节。PWM的占空比由该引脚的电压和第一引脚的电流检测电压共同决定。
4	VDD	IC 供电引脚。该引脚为芯片的正常工作提供电压
5/6/7/8	DRAIN	HV MOSFET 漏端引脚。
