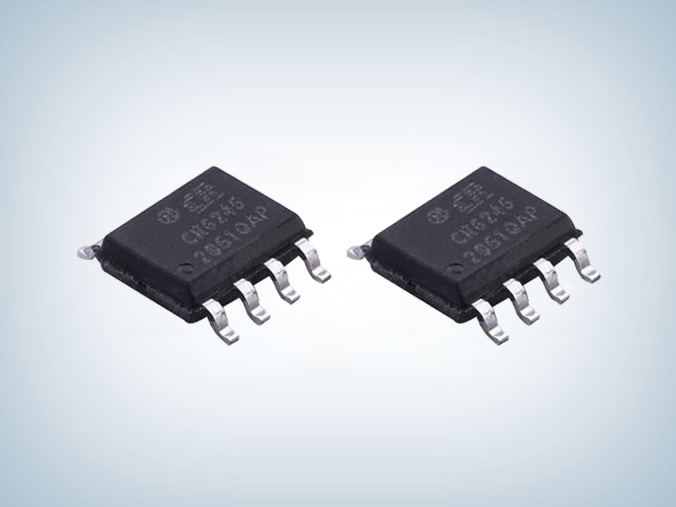

CR6245_5w原边反馈控制芯片

所属分类:CR/启臣微
品牌:CR/启臣微
型号:CR6245
封装:SOP-7L
功率:≤6W
电流:
订购热线:0755-23088888
  CR6245电源IC采用SOP-7L封装,是高精度CC/CV原边检测PWM开关,充电器、适配器AC 90 - 264 V典型应用功率≤6W,采用原边控制方式,不需要 TL431 和光耦,电路结构简单、较少的外围元器件,适用于小功率 AC/DC 电源适配器、充电器。

  CR6245是一款高性能原边检测控制的 PWM 开关,待机功耗小于 75mW。CR624X 内部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗。QR控制模式提升效率,同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中CC/CV 输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90V~264V)内输出恒定的功率。

  CR6245_5w原边反馈控制芯片集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD 过压保护(OVP),软启动,过温保护(OTP),逐周期电流限制(OCP),CS 引脚悬空保护,输出短路保护,内置前沿消隐电路,输出整流二极管短路保护电路,输出过压保护电路。而且内置所有 PIN 脚悬空保护功能,使得芯片具有更高的可靠性。

  CR6245电源IC主要特点
  ⚫ 待机功耗低于75mW
  ⚫ 原边检测拓扑结构,无需光耦和TL431
  ⚫ 全电压范围内高精度恒压和恒流输出
  ⚫ 可编程CC/CV模式控制
  ⚫ 采用多模式控制的效率均衡技术
  ⚫ 高能效QR控制模式
  ⚫ 内置输出线电压补偿功能
  ⚫ 内置初级电感量偏差补偿功能
  ⚫ 内置全电压功率自适应补偿功能
  ⚫ 动态负载响应功能
  ⚫ 内置过温度保护功能
  ⚫ 内置输出短路保护功能
  ⚫ 内置前沿消隐
  ⚫ 启动电流和工作电流低
  ⚫ VDD端过压保护和钳位保护
  ⚫ 逐周期过流保护
  ⚫ 内置输出整流二极管短路保护
  ⚫ 内置输出过压保护功能
  ⚫ 内置所有PIN脚悬空保护功能
  ⚫ SOP-7L绿色封装

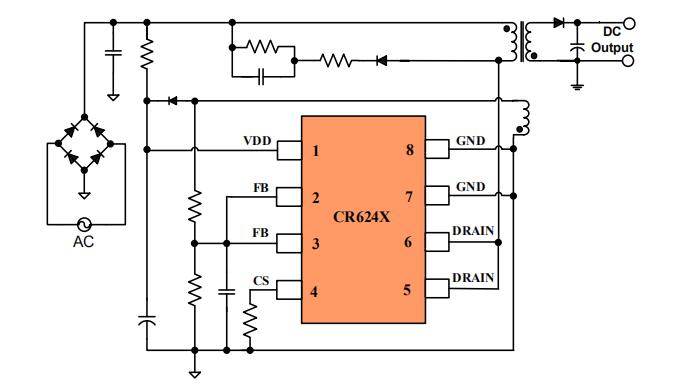

  典型应用电路图

  应用领域
  ⚫ 小功率电源适配器
  ⚫ 蜂窝电话充电器
  ⚫ 数码电源充电器
  ⚫ 电脑和服务器辅助电源
  ⚫ 替代线性调整器和RCC

  CR6245_5V1.0A充电器方案,AC90V满足启动时间的条件下,实现AC264V样机待机功耗<75mW;典型输入电压时平均效率>74%;能够满足最严格的能效标准“COC_T2”;全电压可实现±5%的CC/CV输出精度,更多CR6245_5w原边反馈控制芯片产品手册及应用资料请向我们申请。>>
