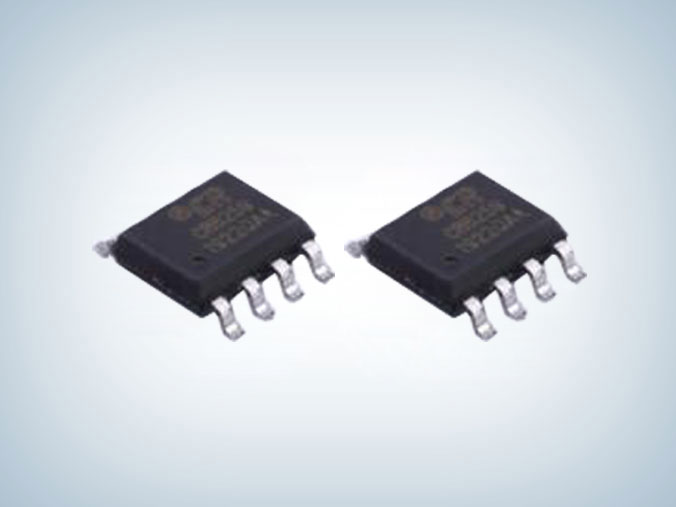

CR6259 18W高精度原边pwm电源开关

所属分类:CR启臣微
品牌:CR启臣微
型号:CR6259
封装: SOP-8L
功率:≤18 W
电流:
订购热线:0755-23088888
    CR6259高精度原边pwm电源开关采用SOP-8L封装,典型应用功率≤18W,待机功耗小于75mW,采用原边控制方式,因此不需要TL431和光耦,是一款高性能原边检测控制的PWM开关。
    CR6259集成了多种功能和保护特性,包括欠压锁定(UVLO),VDD过压保护(OVP),软启动,过温保护(OTP),逐周期电流限制(OCP),CS引脚悬空保护,输出短路保护,内置前沿消隐电路,使得芯片具有更高的可靠性。

    CR6259高精度原边pwm电源开关特点
    ■待机低于75mW
    ■原边检测拓扑结构,无需光耦和TL431
    ■全电压范围内高精度恒压和恒流输出
    ■可编程CC/CV模式控制
    ■采用多模式控制的效率均衡技术
    ■内置输出线电压补偿功能
    ■内置初级电感量偏差补偿功能
    ■内置全电压功率自适应补偿功能
    ■内置过温度保护功能
    ■内置CS开路保护功能
    ■内置输出短路保护功能
    ■内置前沿消隐
    ■VDD端过压保护和钳位保护
    ■逐周期过流保护
    ■4个引脚散热
    ■SOP-8L绿色封装

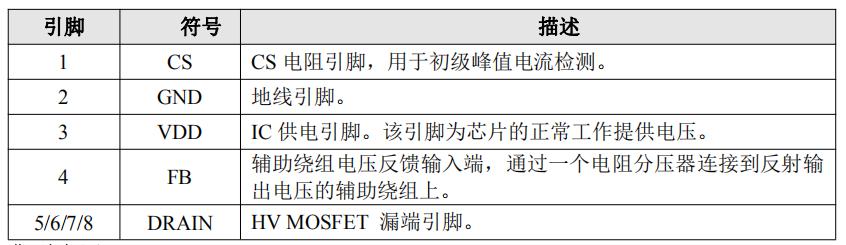

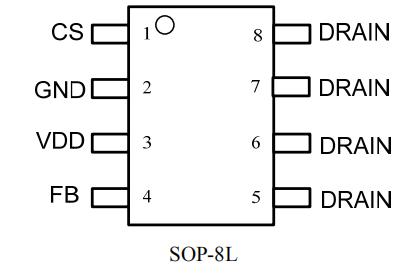

    引脚分布及功能描述

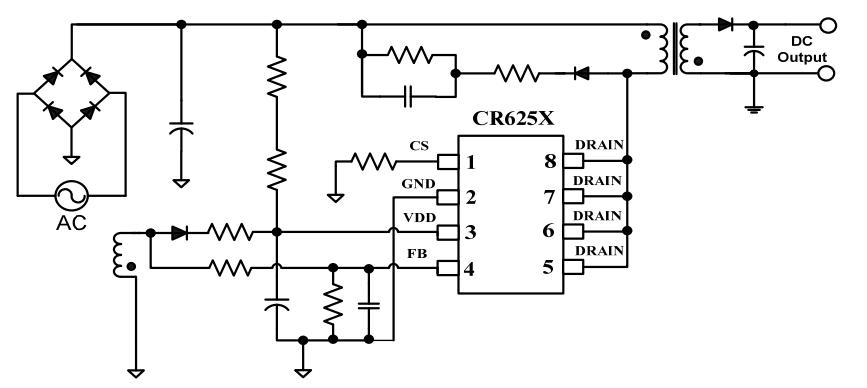

    典型应用电路图

    应用领域
    ■小功率电源适配器
    ■数码相机充电器
    ■蜂窝电话充电器
    ■替代线性调整器和RCC
    ■电脑和服务器辅助电源

    CR6259高精度原边pwm电源开关内部采用了多模式控制的效率均衡技术,用于优化芯片系统待机功耗和提升效率,同时采用了初级电感量补偿技术和内部集成的输出线电压补偿技术,保证了芯片在批量生产过程中CC/CV输出精度,内置的全电压功率自适应补偿技术保证了系统在全电压范围(90Vac~264Vac)内输出恒定的功率。
